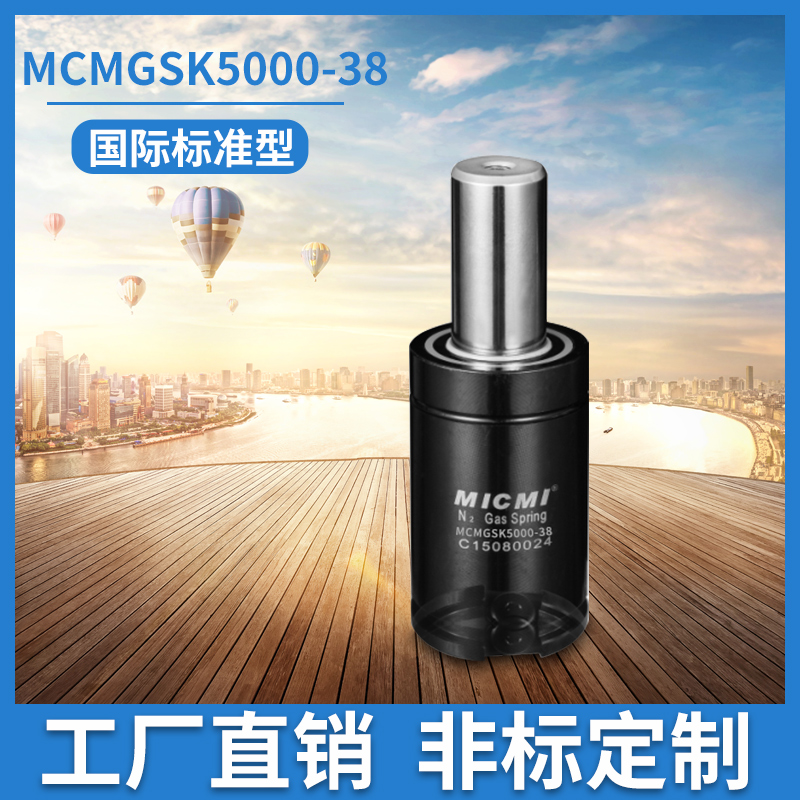

氮气弹簧是一种以高压氮气为工作介质的弹性元件，它具有许多独特的性能和特点，广泛应用于模具、汽车、航空航天等领域。那么，确定氮气弹簧安装尺寸需要考虑多个因素，以下是具体的方法和要点：
考虑模具或设备空间
安装位置：首先要明确氮气弹簧在模具或设备中的安装位置。如果是在模具中，需考虑模具的结构形式、模板厚度、型腔布局等因素。例如，在注塑模具中，氮气弹簧通常安装在顶出板与动模板之间，这就需要保证顶出板和动模板上有足够的空间来容纳氮气弹簧。
空间限制：仔细测量安装区域的可用空间，包括长度、宽度和高度方向的尺寸限制。例如，若安装区域的宽度为 100mm，那么选择的氮气弹簧直径应小于 100mm，且要预留一定的间隙用于安装和维护，可能实际选择的氮气弹簧直径最大为 80mm 左右。
依据行程要求
工作行程：根据模具的开合模动作或设备的具体工作要求，确定氮气弹簧所需的工作行程。例如，某模具的顶出距离为 50mm，那么氮气弹簧的工作行程应大于 50mm，一般会在此基础上增加一定的余量，如选择工作行程为 60mm 的氮气弹簧，以确保能够完全满足顶出需求。
总行程：总行程包括工作行程和预压缩行程。预压缩行程通常根据氮气弹簧的特性和设计要求来确定，一般为总行程的 10%-20%。例如，对于一个总行程为 80mm 的氮气弹簧，预压缩行程可能在 8 - 16mm 之间。知道总行程后，再结合安装空间的高度方向尺寸，来选择合适长度的氮气弹簧，同时要考虑弹簧在压缩和伸长状态下都不会与周围部件发生干涉。
结合力的传递需求
连接方式：考虑氮气弹簧与模具或设备其他部件的连接方式。常见的连接方式有螺纹连接、法兰连接等。如果采用螺纹连接，需要在安装部位预留相应的螺纹孔，螺纹孔的尺寸和深度要与氮气弹簧的连接螺纹相匹配；若采用法兰连接，则要根据氮气弹簧法兰的尺寸，在安装板上设计相应的安装孔和固定螺栓。
力的传递路径：确保氮气弹簧的安装位置能够使力有效地传递到需要作用的部件上。例如，在冲压模具中，氮气弹簧的安装位置应使弹簧力能够直接作用于卸料板或顶料杆，以实现卸料或顶料的功能，这就要求氮气弹簧的轴心线与力的传递方向尽量保持一致，避免产生偏心载荷，影响弹簧的性能和使用寿命。
参考样本和标准
产品样本：查阅氮气弹簧制造商提供的产品样本和技术资料，其中会给出不同型号氮气弹簧的详细安装尺寸参数，包括缸体直径、活塞杆直径、总长度、安装孔尺寸等。根据实际需求选择合适的型号，并参考其安装尺寸进行设计。
行业标准：遵循相关的行业标准和规范，如模具设计标准中对于氮气弹簧安装尺寸的一些规定和推荐值。这些标准和规范是在大量实践经验的基础上制定的，能够保证设计的合理性和通用性。
考虑公差和间隙
制造公差：在设计安装尺寸时，要考虑到制造过程中的公差。例如，模具零件的加工精度可能存在一定的误差，氮气弹簧的实际尺寸也可能与标称尺寸有偏差。因此，在设计安装孔或安装槽时，要适当放宽尺寸公差，以确保氮气弹簧能够顺利安装。
配合间隙：为了保证氮气弹簧在工作过程中能够自由伸缩，且不会因间隙过小而产生卡滞现象，需要在安装尺寸上预留合适的配合间隙。一般来说，径向间隙可控制在 0.5 - 1mm 左右，轴向间隙根据具体情况而定，通常在 1 - 2mm 之间。
